智能燃?xì)釶E管道聲波定位儀GL20在河南捷報頻傳
河南某燃?xì)夤疽蛟缙诠艿澜ㄔO(shè)資料缺失，導致現今因管道位置不明而引起管理不便、施工困難等問題。鋼制燃?xì)夤艿烙媒饘俟芫€探測儀可探測，而燃?xì)釶E管道探測一直沒有好的辦法。該燃?xì)夤疽恢痹趯ふ夷芴綔y(cè)地下燃?xì)釶E管道位置的儀器。
我公司的智能燃?xì)釶E管道聲波定位儀GL20一經推出，立即引起該燃?xì)夤镜年P(guān)注。經過充分的溝通交流，該燃?xì)夤緦?duì)我司GL20的性能有了更深入的了解，為了進一步驗證GL20的性能，2018年9月上旬我司技術人員帶著智能燃?xì)釶E管道聲波定位儀GL20和英國雷迪探地雷達RD1100到該單位做儀器性能實地測試。
在測試現場，首先，連接GL20發射機于燃?xì)夥派㈤y，發送經特殊調制的震蕩波。聲波震動信號在燃?xì)夤艿乐许樦細庀蚯皞鬏?，傳輸過程中也會帶動PE管的振動，從而帶動埋設管道的土壤振動，振動信號傳播至地表。在遠端用智能接收分析系統（拾音器+安卓PDA）在地面上采集聲波震動信號的強弱，根據聲波震動信號的特性和強弱來定位管道的位置。GL20只能探測管道埋設平面位置，埋深無法探測。

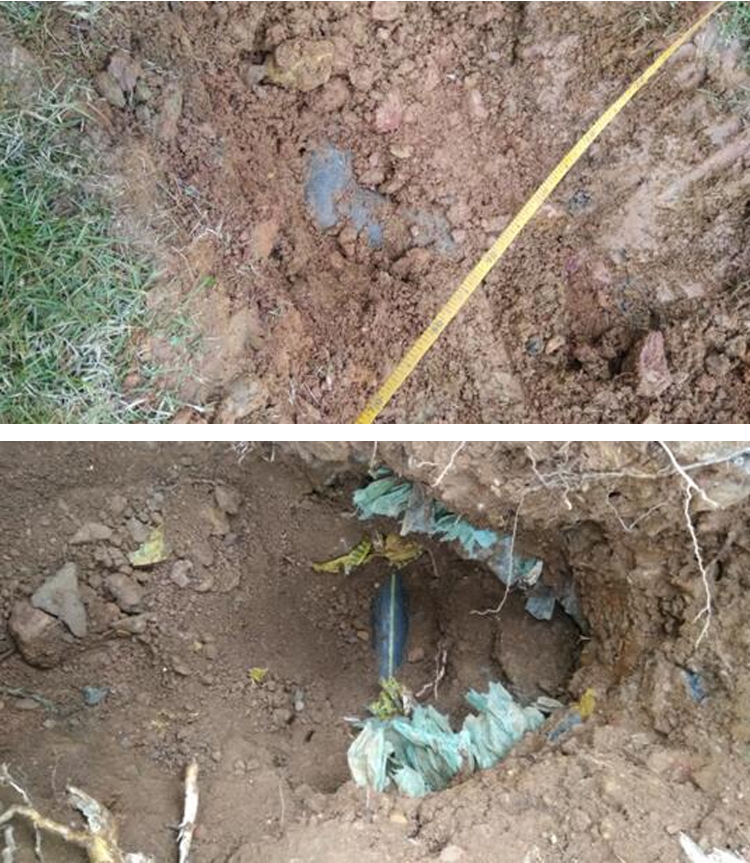

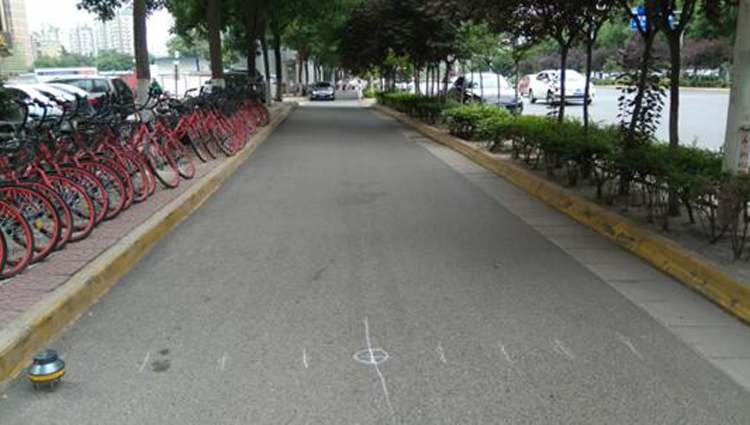

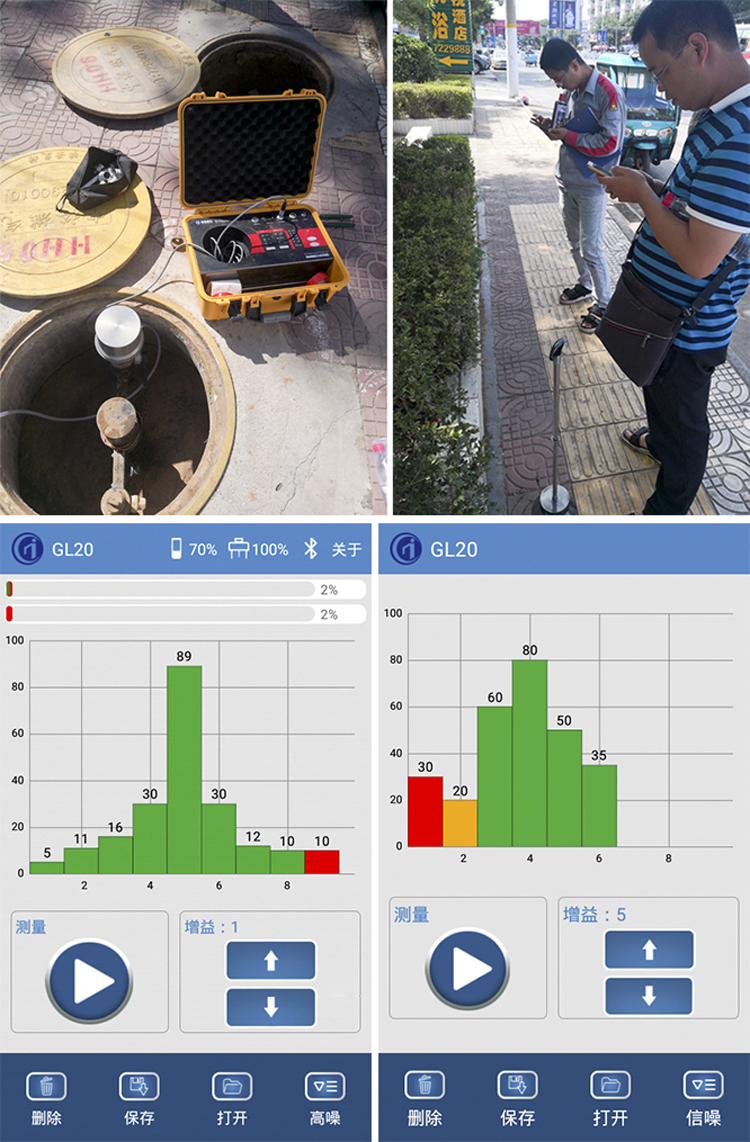

天燃?xì)釶E管道定位儀GL20現場照片及探測成果
英國雷迪探地雷達RD1100現場照片及探測成果
其次使用探地雷達RD1100來探測，是通過安置在地表的發射天線向地下發射高頻寬頻短脈沖電磁波，電磁波在地下介質傳播過程中遇到與周圍介質電性不同的管線界面時產生反射并被接收天線記錄下來，顯示在屏幕上形成一道雷達記錄。當天線沿測線方向逐點移動探查時，各道記錄按測點順序排列在一起，形成一張?zhí)讲槔走_(dá)圖像，通過分析雷達剖面圖像中各反射波強度、波形特征及到達時間，可推斷地下管線的分布狀況。該方法探查精度高，不受管線材質限制。該方法主要用于對非金屬管線（砼管、UPVC管）的探測，另外還用于解決復雜地段的管線探測和對疑難點進行確認。雷達既可以探測管道位置又可以探測出埋深。
智能燃?xì)釶E管道聲波定位儀GL20和英國雷迪探地雷達RD1100聯合使用達到了很好的效果。GL20探測出燃?xì)釶E管道的準確位置（平面位置），再用RD1100在確定的平面位置處探測管道埋深。需要注意的是：GL20能探測出管道位置的地方RD1100不一定能探測出管道位置和深度，這主要取決于管道埋深及管徑。兩種儀器結合可探測大部分的燃?xì)釶E管道，這是目前最為理想的方案。
本次探測兩套儀器相互配合，互相印證，效果極佳，滿足燃?xì)夤拘枨螅_(dá)到了預期效果！
